在液冷系統、精密潤滑系統及液態介質循環系統中，分液歧管作為流體分配與匯集的關鍵節點，其內部清潔度直接影響下游冷板、換熱器及核心設備的運行安全。一旦磨屑、纖維或其他異物在歧管內累積，不僅會引發局部堵塞、流量失衡，還可能成為系統性磨損和腐蝕的源頭。

在這一背景下，傳統依賴定期取樣或間接指標判斷污染風險的方式，已難以滿足高可靠性系統對實時、可溯源、可預警監測的需求。基于動態圖像與智能分析技術的在線顆粒識別方案，正在成為分液歧管清潔度監測的重要發展方向。

一、分液歧管的典型污染風險與監測痛點

從工程實踐來看，分液歧管的污染問題具有明顯特點：

?  污染來源復雜：可能來自上游管路沖刷產生的金屬磨屑，也可能源于濾芯老化釋放的纖維，或密封件失效產生的膠屑。

?  污染具有隱蔽性：早期磨損顆粒尺寸小、數量低，常規壓力、流量參數難以及時反映異常。

?  一旦擴散影響面廣：作為“樞紐節點”，歧管污染極易被帶入多個支路，放大風險。

因此，分液歧管的清潔度監測，不能只停留在“有沒有污染”，而應進一步解決污染是什么、從哪里來、是否正在演變?yōu)槟p風險的問題。

二、IFD-3H 動態圖像顆粒傳感器的技術路徑

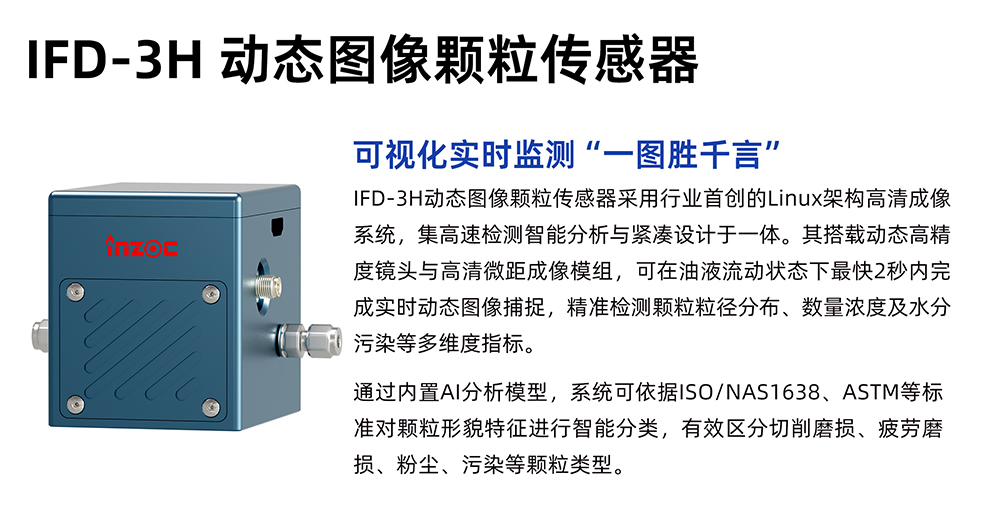

智火柴推出的 IFD-3H 動態圖像顆粒傳感器，正是圍繞上述監測難點而設計的一類高階在線監測產品。

該傳感器采用行業首創的 Linux 架構高清成像系統，將高速動態圖像捕捉、智能分析算法與緊湊型工業設計集成于一體。其核心能力體現在三個方面：

1. 動態可視化采集能力

IFD-3H 搭載高精度動態鏡頭與高清微距成像模組，可在油液或冷卻液流動狀態下，最快 2 秒內完成實時動態圖像捕捉，真實還原顆粒在管路中的存在形態，而非單一數值信號。

2. 多維度顆粒檢測與標準化分析

傳感器可同步輸出顆粒粒徑分布、數量濃度及水分污染等關鍵指標，并依據 ISO、NAS1638、ASTM 等國際標準進行自動計算，滿足工程與運維對數據可比性的要求。

3. 基于 AI 的顆粒形貌識別

內置智能分析模型可對顆粒形態進行分類識別，有效區分：

?  金屬磨屑（切削磨損、疲勞磨損、沖刷腐蝕）

?  纖維類污染物（濾芯破損、材料老化）

?  膠屑（密封件失效）

?  氣泡或非實質性干擾

這一能力，使監測結果從“數值判斷”升級為“機理判斷”。

三、在分液歧管中的典型應用價值

將 IFD-3H 動態圖像顆粒傳感器部署于分液歧管關鍵位置，其應用價值主要體現在以下幾個層面：

1. 從“發現污染”到“定位源頭”

通過動態圖像與 AI 識別結果，運維人員可直觀看到污染物類型，快速判斷問題根源：

?  出現大量金屬屑，往往指向上游部件磨損或沖刷腐蝕；

?  纖維類顆粒異常增多，通常與濾芯結構或選型有關；

?  膠屑則可能提示密封件老化或裝配問題。

這種“可視化 + 智能判別”的方式，大幅降低了故障排查的不確定性。

2. 實現磨損早期預警

IFD-3H 最快 30 秒即可輸出一次檢測結果，在顆粒數量和形態發生趨勢性變化時即可觸發預警信號，使維護工作前移至磨損尚未擴大的階段，避免連鎖性損傷。

3. 提升液冷系統整體可靠性

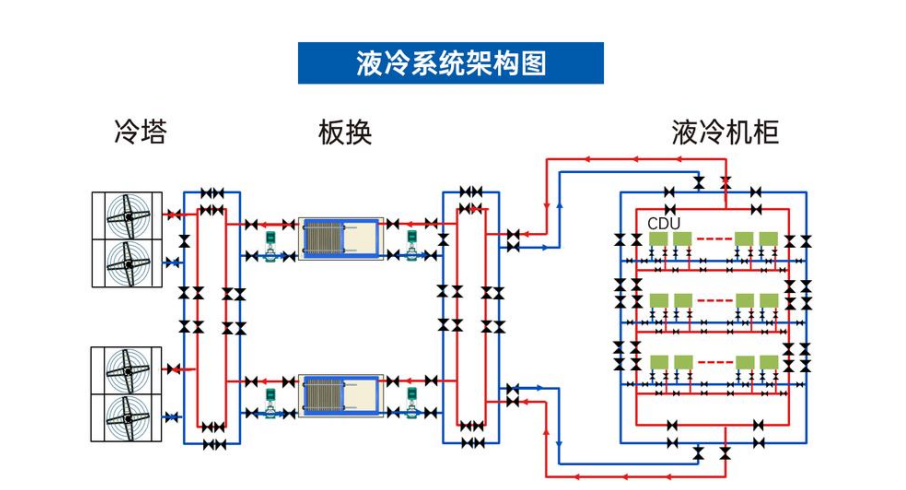

在液冷板、CDU（冷量分配單元）、液冷快接頭等對清潔度高度敏感的場景中，分液歧管往往是風險“放大器”。通過在該節點實施在線顆粒監測，可有效阻斷污染擴散路徑，為核心設備提供持續的抗磨損保護。

四、適用場景的延展價值

除分液歧管外，IFD-3H 動態圖像顆粒傳感器同樣適用于：

?  液冷板與散熱器清潔度在線監測

?  CDU 冷量分配系統狀態監測

?  浸沒式液冷箱、液冷水泵磨損預警

?  高可靠性設備的抗磨損保護監測

其通用性使其能夠作為液冷與潤滑系統中的“關鍵感知節點”，形成系統級的清潔度監測網絡。

隨著液冷系統和高密度設備對長期穩定運行的要求不斷提高，分液歧管已不再只是簡單的流體連接件，而是需要被重點監測的關鍵部位。

以 智火柴 IFD-3H 動態圖像顆粒傳感器 為代表的新一代在線監測技術，通過顆粒可視化識別與智能分析，正在推動運維模式從被動響應走向主動預警，為設備可靠運行提供更加可控、可追溯的技術支撐。
